一、國 家 標 準

采用液壓脹管技術的用戶，現可執行新版GB151-1999。在實施強度脹時，對GB151-1999第5.8.2.3(e)款中的槽寬尺寸，可按照液壓脹接的特殊要求，將8-3-6-3修改為10-8-10-8(φ19×2）或10-10-10-10（φ57×3.5）等。新版GB151—1999已出版發行多年，現摘錄部分章節如下(P68-69);

5.8 換熱管與管板的連接

換熱管與管板的連接方式有脹接、焊接、脹焊并用等型式。

5.8.1 術語

a) 強度脹接 系指為保證換熱管與管板的連接的密封性能及抗拉脫強度的脹接;

b) 貼脹 系指為消除換熱管與管孔之間間隙的輕度脹接。

5.8.2 強度脹接

5.8.2.1 適用范圍

設計壓力小于等于4Mpa；設計溫度小于等于300°C。

操作中無劇烈的振動，無過大的溫度變化及無明顯的應力腐蝕。

5.8.2.2 一般要求

a) 換熱管材料的硬度值一般需低于管板材料的硬度值。

5.8.2.3 結構尺寸

c) 結構型式及尺寸按表32和圖33(a)-33(c)的規定；

e) 根據不同的脹接方法可適當修改表32和圖33中的尺寸。

5.8.3 強度焊

5.8.3.1 適用范圍

可用于本標準規定的設計壓力，但不適用于有較大振動及有間隙腐蝕的場合。

5.8.4 脹焊并用

5.8.4.1 適用范圍

密封性能要求較高的場合；承受振動或疲勞載荷的場合；有間隙腐蝕的場合。

5.8.4.2 結構型式

a) 強度脹加密封焊;

b) 強度焊加貼賬。

二、企 業 標 準

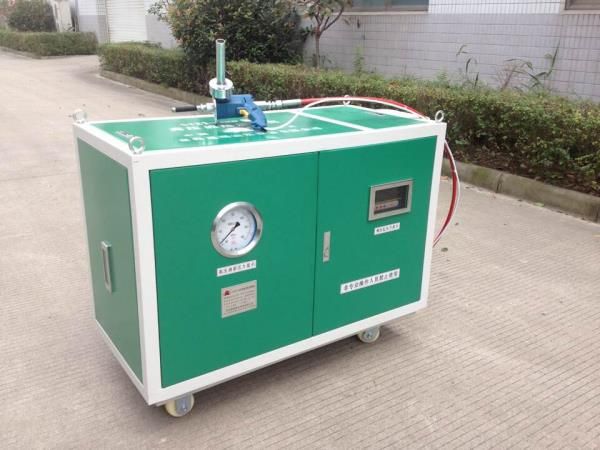

本公司編寫的企業標準Q/320483 CWZ001-1999，是在目前液壓脹管機尚無國家標準和行業標準的情況下，為組織生產、指導經營以及本產品的標準化而特別制定的，以作為組織生產和經營活動的依據。本標準已經原武進市技術監督局標準備案注冊。

液壓脹接脹接率的檢驗，通常是用脹接前后換熱管內徑的變化即“脹度”（P）來檢驗脹接效果的，簡易計算公式如下：

P=(D后 - D前)/2S×100%

其中D為換熱管內徑、S為壁厚。
